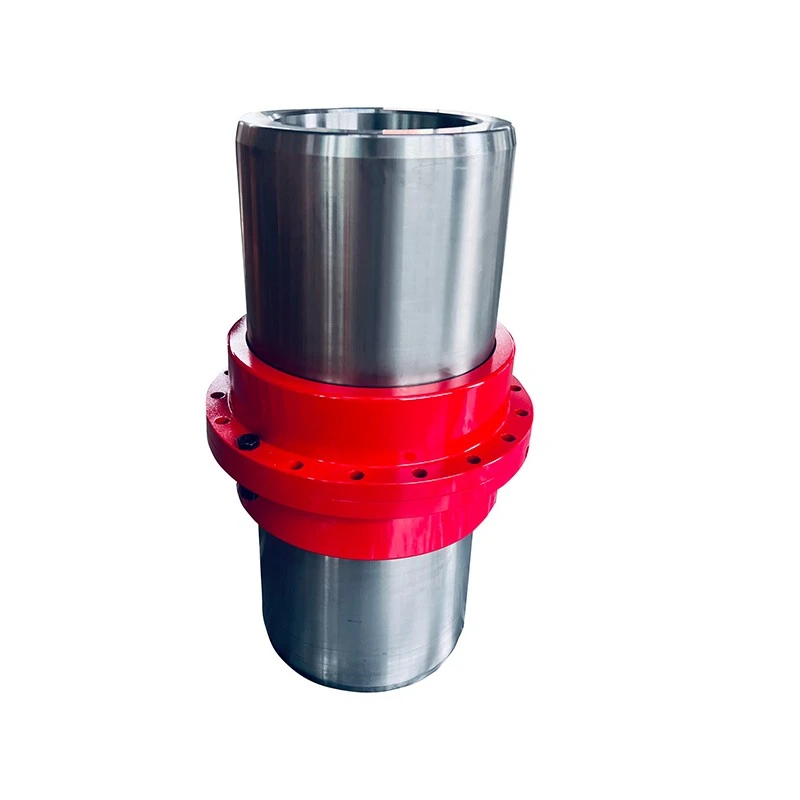

Stor elmotoraxelkoppling

Stor elektrisk motoraxelkoppling, som en maskinteknisk komponent, tjänar inte bara till att ansluta och överföra kraft, utan ger också överbelastningsskydd. Entreprenadmaskiner är ett av de viktiga användningsområdena för kopplingar. Transmissionssystemet för moderna entreprenadmaskiner antar mestadels hydraulisk transmission eller mekanisk transmission, och kopplingar används ofta i det mekaniska transmissionssystemet för entreprenadmaskiner, såsom grävmaskiner, lastare, bulldozers, rullar, spadar och annan utrustning.

Skicka förfrågan

Beskrivning

Tekniska parametrar

Kort introduktion

Kopplingar roterar tillsammans under överföring av rörelse och kraft genom att ansluta två axlar eller axlar med roterande delar, och lossnar inte under normala omständigheter. stor elmotoraxelkoppling kan inte bara ansluta två axlar, utan också ansluta axlar med andra delar (som växlar, remskivor, etc.) för att uppnå överföring av kraft och vridmoment.

Det finns olika typer av kopplingar, inklusive stela kopplingar och flexibla kopplingar. De senare, såsom elastiska kopplingar, membrankopplingar, låskopplingar, vätskekopplingar och magnetiska pulverkopplingar, är lämpliga för olika applikationsscenarier.

Vilka är huvudfunktionerna för axelkopplingar för elektriska motorer?

Ansluter

Två axlar eller axlar till en roterande komponent: Anslutning av två roterande axlar eller axlar till en roterande komponent för att uppnå överföring av kraft och vridmoment.

Ersättningskompensation

Den kan kompensera för installationsfel mellan två axlar, inklusive axiell offset, radiell offset och vinkeloffset, vilket minskar mekaniska fel orsakade av installationsfel.

Buffert och stötdämpning

Vissa kopplingar har buffert- och stötdämpande funktioner, som kan absorbera vibrationer och stötar, förbättra stabiliteten och livslängden för mekaniska system.

Överbelastningsskydd

I vissa fall kan kopplingar användas som säkerhetsanordningar för att förhindra att de anslutna komponenterna bär för hög belastning, vilket ger överbelastningsskydd.

Kopplingar används ofta i kraftöverföringsutrustning såsom motorer, vattenpumpar och kompressorer. Olika typer av kopplingar är lämpliga för olika arbetsförhållanden och prestandakrav, och valet av lämplig kopplingstyp är avgörande för att säkerställa normal drift av mekaniska system. Så, hur väljer man den lämpliga stora elmotoraxelkopplingen?

Storleken och arten av det erforderliga överförda vridmomentet, kraven på buffert- och dämpningsfunktioner samt möjligheten till resonans.

Graden av relativ förskjutning mellan de två axellinjerna orsakad av tillverknings- och monteringsfel, axelbelastning och termisk expansionsdeformation och relativ rörelse mellan komponenter.

De tillåtna yttermåtten och installationsmetoderna samt det nödvändiga arbetsutrymmet för montering, justering och underhåll. För stora kopplingar bör de kunna tas isär och monteras utan att axeln behöver axiellt förflyttas.

Dessutom bör arbetsmiljön, livslängden, smörjningen, tätningen och ekonomin också beaktas, och lämplig typ av koppling bör väljas baserat på egenskaperna hos olika typer av kopplingar.

Tekniska data

Ansökan	Ingenjörsmaskiner, metallurgisk utrustning, stålmaskiner, gruvmaskiner, kemiska maskiner, pappersmaskiner, tryckmaskiner, textilmaskiner, livsmedelsmaskiner etc.
Serie	GICL,GIICL,GICLZ,GIICLZ
HS-kod	8483600090
Ramstorlek	GICL1~30,GUUCL1~25,GICLZ1~30,GIICLZ1~25
Standard	GB/T19001-2016/ISO 9001:2015;JB/T8854.3-2001
Tn(N*m)	0.4~3500000
Hastighet	460~7100rpm
Tröghetsmoment (kg*m)2	0.0084~8000
Vikt (kg)	5~28000
